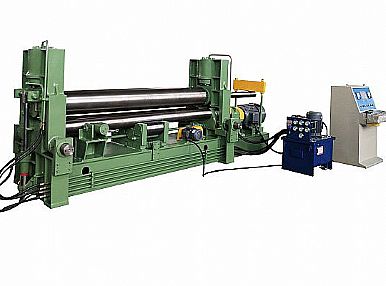

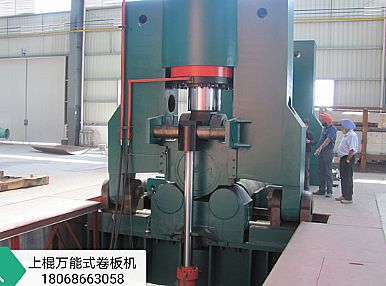

Upper roll universal rolling machine

The W11S system 3-roller rolling machine is a hydraulic three-roller bending machine. It is used to apply various containers to carbon steel and low alloy steel at room temperature. It can complete the bending and straightening of the end of the plate without turning. Rounding process.

W11S系列液壓三輥卷板機采用日本技術。它可以將板卷成圓筒形，圓錐形，U形等。該設備的上滾輪可以上下左右移動。而且所有的移動動作都可以

數字顯示。它具有預彎曲能力。

W11S系列三輥卷板機上輥的垂直位移具有數字顯示，醒目直觀。本產品上輥通用型卷板上輥既可以上下移動，也可以水平移動，上輥上下移動用來改變板的彎曲曲率，前后移動用來改變上輥軸線垂直面的位置，實現了端部板的預彎并滿足了工藝要求所需要的各種彎曲，因此無需加壓機，額外的設備，就可以一次上料，不需要開啟就可以完成板端部的預彎和成型彎曲功能，并且用于形成校正偽影。

高精度的端頭預彎曲：自由設置直邊長度，直接在端頭上彎曲輥壓，能夠完成精確的端頭預彎曲。

卓越的產品精度：滾動成鼓形，向下滾動調節下惰輪扎帶，連續彎曲，從薄板到厚板，是該系列產品中理想的憑證系統。

說明：

W11S系列三輥卷板機用于將室溫下一定厚度的金屬板彎曲成管狀，彎曲或有錐度的零件。該作品通過旋轉彎曲變形。上輥可以上下移動，也可以水平移動，因此一次不需要額外的壓力機和額外的設備來進料，而不必轉動即可完成板特征的末端預彎曲和彎曲，以及用于校正工件。使用輔助設備可以使紙張的末端平整，并減少剩余的筆直邊緣。是石油，化工，水泥，造船，鍋爐，空氣，水，輸電塔和其他用于機械設備制造行業的必要設備。

W11S系列三輥卷板機結構有四個滾輪，上滾輪為主傳動，通過液壓馬達提供動力，為卷板提供扭矩；下輥通過液壓缸作垂直運動，到被張緊的板料被卷取，并實現非對稱彎輥系統。

W11S系列三輥卷板機是三輥對稱的，在常溫條件下（例如Q235，Q345、16MnR等）將低碳鋼或低合金鋼軋制成圓柱體。

W11S系列三輥卷板機適用于鈑金彎曲，可在一定范圍內圓錐形工件進行圓弧和圓弧軋制，并具有鈑金彎曲功能，剩余直邊，工作效率高，可用于金屬板的粗加工練級。

上輥設置有側輥裝置，側輥平行于輥軸進行起弧運動，側輥由液壓缸進行弧運動。

采用DuTe的事前減壓技術，有效避免水力沖擊，延長管道和密封件的使用壽命。

液壓元件選用進口優質產品，保證液壓系統的穩定性。

所有液壓系統輸入，出口均設置有相應的控制點，易于維護和故障檢查。油泵采用下式，正壓吸油。同時過濾器和液位計都配備了毛發裝置，可以自動報警干擾顯示。液壓站Du立于機器外部設置，易于維護，并且遠離熱源。

生產系統嚴格遵守國際，國際標準。彎管的半徑合理，且不小于90°，??過渡平穩，有效避免沖擊和振動

系統設計充分考慮了高效節能，減少了電能浪費，減少了熱源。

配有高精度吸油和回油過濾器，以確保油系統的清潔。

提供軋機液壓系統常見故障現象及排除方法。

為確保液壓系統的制造質量，系統根據液壓專業制造商和國家GB3766-83《液壓系統通用技術條件》生產。

儲罐采用拋丸，酸洗和表面清潔等方法清洗壁涂了一層清漆，以確保清潔油箱。
